| محل منبع | سیچوان، چین |
| نام تجاری | horizontal-slurrypump.com |
| گواهی | ISO9001 |
| شماره مدل | OEM |
| سند | بروشور محصول PDF |
پمپ دوغاب گریز از مرکز فشار بالا، پمپ فاضلاب عمودی غوطه ور
توضیحات محصول
پمپ های دوغاب عمودی سری ZJL، پمپ دوغاب سانتریفیوژ تک مرحله ای تک مکش هستند.پمپ های سری ZJL مطابق با تئوری سیالات دو فاز بوده و بر اساس اصل به حداقل رساندن تلفات کل طراحی شده اند.شکل هندسی اجزای گذر جریان آن برای شرایط جریان محیط مناسب است.به این ترتیب، اتلاف هیدرولیکی در بین قطعاتی که گردابی و ضربه ایجاد می‌شود، کاهش می‌یابد، به طوری که سایش اجزای عبور جریان کاهش می‌یابد.بهره وری آب افزایش می یابد؛صداهای در حال اجرا و لرزش کاهش می یابد.آلیاژ کروم بالا، که دارای مقاومت در برابر سایش، مقاومت در برابر خوردگی و مقاومت در برابر ضربه است، برای اجزای عبور جریان برای بهبود عمر مفید استفاده می شود.
استفاده اصلی
|
· معدن |
|
· ساخت و ساز شهری |
|
· صنعت |
|
· آماده سازی زغال سنگ |
|
· فرآوری مواد معدنی |
|
· پردازش شیمیایی |
مشخصات محصول
1 Fاجزای کم عبور: این نوع پمپ از فلز مقاوم در برابر سایش استفاده می کند، پروانه فلز یا لاستیک مقاوم در برابر سایش را انتخاب می کند.
2اجزای بلبرینگ: ما از روغن کاری گریس استفاده می کنیم.با توجه به ارتفاع مایع استخر دوغاب سرباره، می توانید طول های مختلف شفت پمپ یا لوله مکش را انتخاب کنید.
3آب بندی: به آب بند شفت یا آب سیل شفت نیاز ندارد.در شرایط حجم مکش ناکافی نیز می تواند به طور معمول در زیر کار کند.
پارامتر فنی
|
مدل
|
عملکرد آب شفاف |
موتور پشتیبان
|
|||||
|
سرعت چرخش n |
جریان س |
سر اچ |
قدرت شفت پا |
اثربخشی η |
|||
| r/min | (m³/h) | متر | کیلووات | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380 ولت 37 کیلووات |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380 ولت 15 کیلووات |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380 ولت 11 کیلووات |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380 ولت 55 کیلووات |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380 ولت 18.5 کیلووات |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380 ولت 45 کیلو وات |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380 ولت 15 کیلووات |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380 ولت 37 کیلووات |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380 ولت 15 کیلووات |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380 ولت 18.5 کیلووات |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380 ولت 5.5 کیلووات |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380 ولت 30 کیلووات |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380 ولت 11 کیلووات |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380 ولت 30 کیلووات |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380 ولت 11 کیلووات |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380 ولت 4 کیلو وات |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380 ولت 22 کیلو وات |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380 ولت 7.5 کیلووات |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380 ولت 5.5 کیلووات |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380 ولت 4.0 کیلووات |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
ساختار
| 1 | پوشش حلزونی | 2 | حمایت کردن | 3 | پایه موتور |
| 4 | پروانه | 5 | صفحه پشتیبانی سمت چپ | 6 | لوله تخلیه |
| 7 | صفحه آستر عقب | 8 | بدن بلبرینگ | 9 | صفحه پشتیبانی سمت راست |

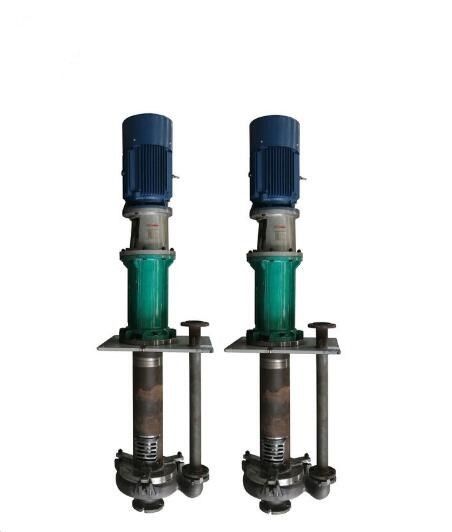

تصویر محصول
ابعاد نصب
