پمپ لجن دوکی عمودی سفارشی، پمپ فاضلاب صنعتی شناور
ویژگی های طراحی
1. ضخیم تر و سنگین تر: کانال جریان پمپ دوغاب عمودی ضخیم تر و مقاوم تر در برابر سایش است، وزن آن سنگین تر است.
2. عمر طولانی تر از پمپ دوغاب عمودی معمولی.
3. مونتاژ مهر و موم، شفت و بلبرینگ با کیفیت بالا.
4. ساخت و ساز منطقی، مناسب برای استفاده.
5. پروانه را می توان سفارشی کرد.پروانه بزرگتر، جریان بزرگتر و کارآمدتر.
6. پمپ های مواد ویژه را می توان سفارشی کرد.
پارامتر فنی
|
مدل
|
عملکرد آب شفاف |
موتور پشتیبان
|
|||||
|
سرعت چرخش n |
جریان س |
سر اچ |
قدرت شفت پا |
اثربخشی η |
|||
| r/min | (m³/h) | متر | کیلووات | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380 ولت 37 کیلووات |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380 ولت 15 کیلووات |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380 ولت 11 کیلووات |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380 ولت 55 کیلووات |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380 ولت 18.5 کیلووات |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380 ولت 45 کیلو وات |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380 ولت 15 کیلووات |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380 ولت 37 کیلووات |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380 ولت 15 کیلووات |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380 ولت 18.5 کیلووات |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380 ولت 5.5 کیلووات |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380 ولت 30 کیلووات |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380 ولت 11 کیلووات |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380 ولت 30 کیلووات |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380 ولت 11 کیلووات |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380 ولت 4 کیلو وات |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380 ولت 22 کیلو وات |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380 ولت 7.5 کیلووات |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380 ولت 5.5 کیلووات |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380 ولت 4.0 کیلووات |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
محدوده داده ها
|
مشخصات |
داده ها |
|
نام |
پمپ دوغاب عمودی سری ZJL |
|
قطر |
200mm~470mm |
|
سر |
4 تا 60 متر |
|
ظرفیت |
6 ~ 364 متر مکعب در ساعت |
|
اندازه تخلیه |
40 میلی متر تا 200 میلی متر |
|
اندازه ورودی |
50mm ~ 250mm |
|
NPSH |
1.4 متر تا 3.5 متر |
ساختار
| 1 | پوشش حلزونی | 2 | حمایت کردن | 3 | پایه موتور |
| 4 | پروانه | 5 | صفحه پشتیبانی سمت چپ | 6 | لوله تخلیه |
| 7 | صفحه آستر عقب | 8 | بدن بلبرینگ | 9 | صفحه پشتیبانی سمت راست |

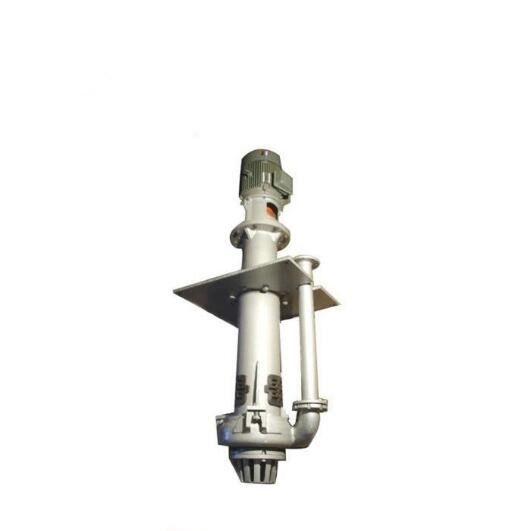

تصویر محصول
