| محل منبع | سیچوان، چین |
| نام تجاری | horizontal-slurrypump.com |
| گواهی | ISO9001 |
| شماره مدل | OEM |
| سند | بروشور محصول PDF |
پمپ مخزن عمودی با ظرفیت بالا، پمپ دوغاب گریز از مرکز با دوام فشار بالا
توضیحات محصول
پمپ های دوغاب عمودی سری ZJL، پمپ دوغاب سانتریفیوژ تک مرحله ای تک مکش هستند.پمپ های سری ZJL مطابق با تئوری سیالات دو فاز بوده و بر اساس اصل به حداقل رساندن تلفات کل طراحی شده اند.شکل هندسی اجزای گذر جریان آن برای شرایط جریان محیط مناسب است.به این ترتیب، اتلاف هیدرولیکی در بین قطعاتی که گردابی و ضربه ایجاد می‌شود، کاهش می‌یابد، به طوری که سایش اجزای عبور جریان کاهش می‌یابد.بهره وری آب افزایش می یابد؛صداهای در حال اجرا و لرزش کاهش می یابد.آلیاژ کروم بالا، که دارای مقاومت در برابر سایش، مقاومت در برابر خوردگی و مقاومت در برابر ضربه است، برای اجزای عبور جریان برای بهبود عمر مفید استفاده می شود.
پارامتر فنی
|
مدل
|
عملکرد آب شفاف |
موتور پشتیبان
|
|||||
|
سرعت چرخش n |
جریان س |
سر اچ |
قدرت شفت پا |
اثربخشی η |
|||
| r/min | (m³/h) | متر | کیلووات | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380 ولت 37 کیلووات |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380 ولت 15 کیلووات |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380 ولت 11 کیلووات |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380 ولت 55 کیلووات |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380 ولت 18.5 کیلووات |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380 ولت 45 کیلو وات |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380 ولت 15 کیلووات |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380 ولت 37 کیلووات |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380 ولت 15 کیلووات |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380 ولت 18.5 کیلووات |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380 ولت 5.5 کیلووات |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380 ولت 30 کیلووات |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380 ولت 11 کیلووات |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380 ولت 30 کیلووات |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380 ولت 11 کیلووات |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380 ولت 4 کیلو وات |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380 ولت 22 کیلو وات |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380 ولت 7.5 کیلووات |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380 ولت 5.5 کیلووات |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380 ولت 4.0 کیلووات |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380 ولت 1.1 کیلووات |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
ویژگی های عالی
1. بدون نشتی
مناسب برای جابجایی هرمتیک سیالات قابل اشتعال، مواد منفجره، سمی، خورنده و گران قیمت.
2. بدون مهر و موم شفت
مناسب برای جابجایی سیستم فشار بالا، سیالات با دمای بالا یا پایین، سیالات با نقطه ذوب بالا.
3. بدون روغن کاری خارجی
طراحی خود روانکاری، بدون نیاز به روغن کاری برای یاتاقان های موتور و بدون سطح روانکاری برای بررسی یا نگهداری.
4. طراحی فشرده
هزینه های نصب کوچک، فشرده و مستقل با حداقل نیاز پایه کاهش می یابد.
5. کم صدا و لرزش
کاملاً محصور شده بدون فن موتور و یاتاقان های آشکار.
ابعاد نصب
کاربرد
در معدن، متالورژی، نیرو، زغال سنگ، مواد شیمیایی، مصالح ساختمانی و سایر صنایع، پمپ های دوغاب عمودی سری ZJL را می توان برای انتقال دوغاب ساینده و خورنده حاوی ذرات جامد استفاده کرد (حداکثر چگالی مخلوط جامد و مایع: برای ملات 45%؛ برای پالپ، 60٪.

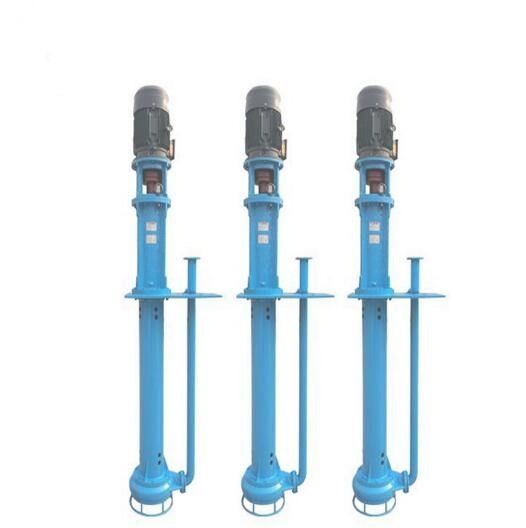

تصویر محصول
