پمپ لجن گریز از مرکز

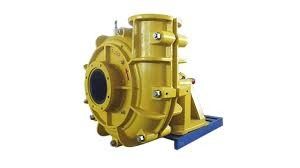

پمپ گریز از مرکز جریان بزرگ مقاوم در برابر سایش برای حمل ذرات بزرگ

معرفی اصلی پمپ دوغاب

پمپ دوغاب 12 / 10 ST - AH یک ساختار محفظه پمپ دوگانه است، یعنی بدنه پمپ و پوشش پمپ با روکش های فلزی مقاوم در برابر سایش قابل تعویض (شامل پروانه ها، ژاکت ها، صفحات محافظ و غیره) ارائه شده است.بدنه پمپ و پوشش پمپ با توجه به فشار کاری از چدن خاکستری یا چدن داکتیل ساخته می شود.آنها به صورت عمودی باز می شوند و پیچ می شوند.بدنه پمپ دارای یک توقف است و به براکت پیچ شده است.دهانه پمپ قابلیت چرخش و نصب در هشت زاویه را دارد.روکش های جلو و عقب پروانه مجهز به تیغه های پشتی برای کاهش نشتی و افزایش عمر پمپ هستند.
پوشش بدنه و اجزای جریان پمپ پمپ پمپ دوغاب AH: این سری از پمپ ها افقی، عمودی باز، پمپ دوغابی با ساختار پوسته پمپ دوغابی هستند.بدنه پمپ و پوشش پمپ مجهز به روکش فلزی قابل تعویض می باشد.آستر از مواد آلیاژی مقاوم در برابر سایش با کروم بالا ساخته شده است.آستر را می توان تا زمان سایش استفاده کرد، دوره نگهداری را افزایش داد و هزینه های عملیاتی را کاهش داد.جهت خروجی پمپ قابلیت چرخش و نصب در 8 زاویه را دارد.
مجموعه بلبرینگ: مجموعه یاتاقان پمپ ساختار استوانه ای دارد که برای تنظیم فاصله بین پروانه و صفحه محافظ جلو مناسب است و می تواند در طول تعمیر و نگهداری کاملاً حذف شود.بلبرینگ ها روغن کاری شده اند.مهر و موم شفت (سیل): نوع آب بند شفت پمپ دارای آب بند پکینگ، سیل پروانه و سیل مکانیکی می باشد.حالت انتقال: درایو تسمه V نوع، درایو کوپلینگ انعطاف پذیر، درایو کاهنده دنده، درایو کوپلینگ سیال، درایو فرکانس متغیر، کنترل سرعت تریستور و غیره که از جمله آنها، درایو تسمه V شکل دارای CL، CV، CR است. انتقال ZL، ZV، ZR.عملکرد کلی: پمپ دارای محدوده عملکرد گسترده، عملکرد کاویتاسیون خوب و راندمان بالا است.فناوری سری چند مرحله ای را می توان برای دیدار با حمل و نقل از راه دور استفاده کرد.قطعات اضافه جریان در انواع فلزات موجود هستند و به عمق می افزایند.پمپ با سرعت های مختلف و انواع مختلف، در شرایط بهینه صنعتی و معدنی کار می کند.عمر طولانی و راندمان عملیاتی بالا می تواند انواع شرایط سخت انتقال را برآورده کند.

معنی مدل

12 / 10 ST - ق(R)

12------------قطر مکش (اینچ)

10------------قطر تخلیه (اینچ)

ST-------------نوع پشتیبانی

ق---------- مدل پمپ

R-------------- لاستیک طبیعی

مشخصات فنی

امکانات

1).کنسول، پمپ تخلیه دوغاب افقی

2).عملکرد هیدرولیکی عالی، راندمان بالا و نرخ سایش کم

3).مقاومت در برابر سایش و مقاومت در برابر خوردگی بهتر

4).صفحه قاب برای پمپ های نوع دارای آسترهای فلزی یا لاستیکی مقاوم در برابر سایش قابل تعویض است.پروانه ها از فلز یا لاستیک مقاوم در برابر سایش ساخته شده اند

5).در محدوده فشار مجاز می توان از آن به صورت سری به صورت مرحله ای استفاده کرد و حداکثر فشار کاری مجاز 3.6 مگاپاسکال می باشد.

6).مهر و موم گریز از مرکز، مهر و موم مکانیکی و مهر و موم بسته بندی موجود است.

7).انشعاب تخلیه را می توان در فاصله 45 درجه بنا به درخواست قرار داد و به هر هشت موقعیت متناسب با تاسیسات و کاربردها جهت داد.

برنامه های کاربردی نمونه:

جابجایی خاکستر

سیکلون تغذیه می کند

خمیر و کاغذ

دوغاب ساینده

آماده سازی زغال سنگ

فرآوری مواد معدنی

پردازش کل

عملکرد پروانه پمپ دوغاب:

1. پروانه بخشی از جزء اضافه جریان پمپ دوغاب است که بر روی دوغاب کار می کند.
2. پروانه توسط شفت پمپ در بدنه پمپ چرخانده می شود تا انرژی برای دوغاب بدست آید.
3. انرژی مکانیکی با چرخش پروانه به دوغاب منتقل می شود، به طوری که دوغاب انرژی فشار دینامیکی به دست می آورد: از چهار قسمت تشکیل شده است: صفحه چرخ جلو، صفحه چرخ عقب، تیغه و توپی چرخ.

عملکرد حلزونی پمپ دوغاب:

1. عمدتاً با توجه به مسیر جریان دوغاب خروجی از پروانه طراحی و تولید می شود و مایع خارج شده از پروانه را می پذیرد.
2. شکل حلزونی برای تبدیل انرژی جنبشی به فشار ساکن برای تبدیل انرژی جنبشی مایع به فشار زمانی که دوغاب به بیرون جریان می یابد مفید است.
3، پیچ باید دارای قدرت کافی و ویژگی های فرآیند خوب باشد، قسمت خروجی پمپ دوغاب به تدریج افزایش می یابد و تبدیل به مکانی برای تبدیل انرژی می شود.

عملکرد درج بوش گلوگاهی پمپ دوغاب و صفحه قاب:

1. برای مونتاژ و جداسازی آسان طراحی شده است
2، به طور عمده با پیچ به شکل یک جریان دوغاب فضای بسته
3. در اکثر موارد صفحه محافظ جلو دارای ورودی آب و صفحه محافظ عقب دارای سوراخ شفت می باشد.
4. عموماً پمپ دوغاب بزرگتر دارای صفحه محافظ جلو و صفحه محافظ عقب است و پمپ کوچک فقط یک صفحه محافظ دارد.

طراحی ساخت و ساز

طراحی ماژول مهر و موم شفت

جدول عملکرد
