قدرت الکتریکی پمپ گریز از مرکز افقی با ظرفیت بالا تک مکش
توضیحات محصول
پمپ های سری WD، پمپ های گریز از مرکز افقی مقاوم در برابر خوردگی، با کانال جریان پروانه جادار و عملکرد هیدرولیکی برتر هستند.پوشش پشتی پروانه مجهز به تیغه پشتی است که می تواند نشت رسانه را کاهش دهد.به منظور بازیابی عملکرد پمپ در هنگام ساییدگی و خوردگی اجزای گذر جریان، دستگاه تنظیم محوری برای تنظیم فضای بین پروانه و بدنه پمپ مجهز شده است.انواع متغیر مهر و موم شفت (شامل مهر و موم مکانیکی، مهر و موم دینامیک + مهر و موم بسته بندی، مهر و موم دینامیک + مهر و موم نوع K) برای برآورده کردن الزامات آب بندی شفت برای حمل رسانه های متغیر اتخاذ شده است.
ساختار
| *1 | پیچ قفل | *8 | محفظه پروانه معاون | 15 | درپوش بلبرینگ جلو | 22 | تابه روغن | *29 | آستین |
| 2 | واشر | 9 | واشر | *16 | بلبرینگ جلو | 23 | مهره تنظیم | 30 | حلقه آب بند |
| *3 | مهره پروانه | *10 | نایب پروانه | 17 | بدن بلبرینگ | 24 | پیچ تنظیم | 31 | پرکننده |
| 4 | واشر | *11 | محفظه بسته بندی | 18 | براکت بلبرینگ | 25 | براکت بدنه بلبرینگ | 32 | واشر |
| *5 | پروانه | 12 | واشر | *19 | بلبرینگ عقب | *26 | محور | *33 | کلیدها |
| *6 | بدنه پمپ | 13 | نازل آب را بشویید | 20 | پوشش یاتاقان عقب | 27 | پوشش سپر | ||
| 7 | واشر | 14 | صفحه نگهدارنده آب | 21 | کلید | 28 | غده بسته بندی |

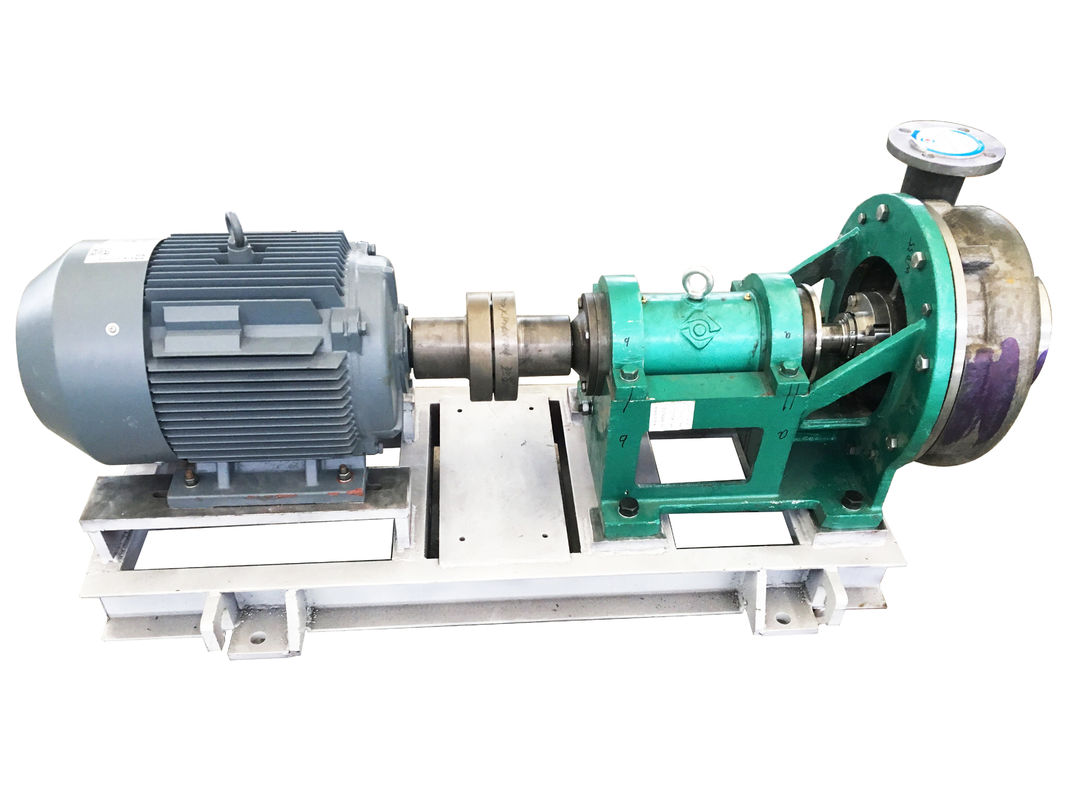

نمایش محصول
محدوده مشخصات
|
|
مدل: پمپ گریز از مرکز سری WD |
| اندازه تخلیه: 40mm~200mm | |
| اندازه ورودی: 50mm~250mm | |
| ظرفیت: 8 ~ 800 m³ / ساعت | |
| سر: 10 تا 90 متر | |
| حداکثر راندمان: 70% | |
| NPSH: 1.4m~4.5m | |
| حداکثر توان مجاز موتور: 315 کیلو وات | |
| پروانه | حداکثر اندازه ذرات مجاز: 20 میلی متر |
| پره ها: 5/6 | نوع مهر و موم: مهر و موم مکانیکی / مهر و موم دینامیک / مهر و موم بسته بندی |
| نوع: بسته/نیمه باز | وزن پمپ: تا 3000 کیلوگرم |
| جنس: فلز (با توجه به شرایط کاری) | دور در دقیقه: 1450 دور در دقیقه |
استفاده
1. Uدر صنایع مختلف مانند صنایع شیمیایی، صنعت متالورژی، صنعت برق، صنعت کاغذ، صنایع غذایی، صنایع دارویی و الیاف مصنوعی.
2. مواد خورنده و ساینده مایع را حمل کنید که حاوی مواد جامد حداکثر 35٪ باشد.
